四芯非铠装 XLPE 电缆
应用
The unarmoured cables are designated for general use including underground burial, where they are not likely to suffer mechanical damage.

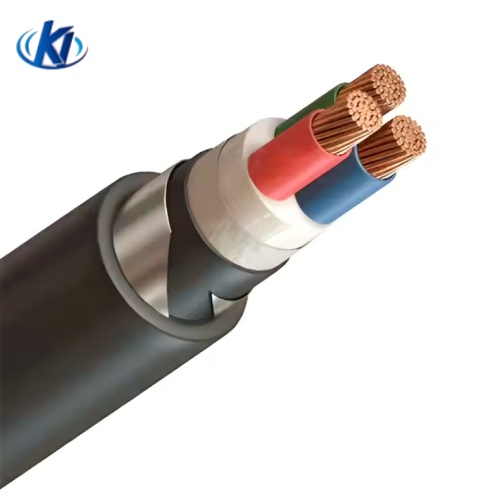

铠装电缆最适合存在机械损坏风险的地下埋设
描述

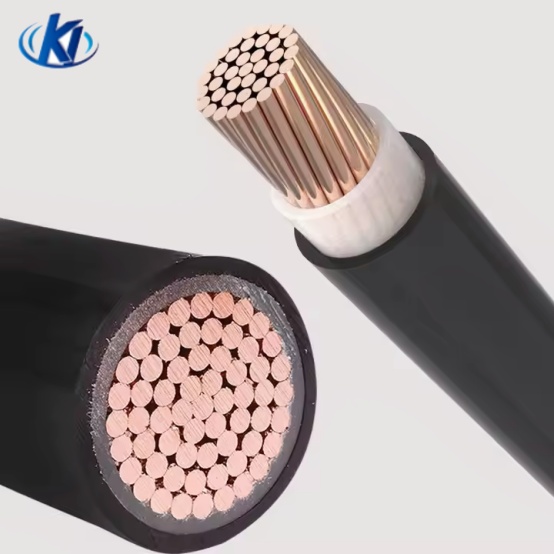

Single core and multi-core cables with copper or aluminum conductor, XLPE insulated and PVC sheathed, cables are rated at 0.6/1(1.2)kV.
标准
IEC 60502-1、GB/T 12706.1
注意:我们也可以根据 BS 5467、AS/NZS 5000.1 制造电缆
特定于行业的属性
绝缘材料 | 交联聚乙烯 |
应用 | 地下 |
导体材料 | 铜 |
夹克 | 聚氯乙烯 |
大小 | 2.5-500 毫米2 |
类型 | 低压 |
电压 | 600/1000伏 |
标准 | IEC 60502-1、GB/T 12706.1 |
两芯非铠装 PVC 电缆 | ||||||
渡 | 导体直径 | PVC 绝缘 | PVC 护套 | 总直径 | 电缆重量 | |
部分 | (大约) | 厚度 | 厚度 | (大约) | (大约) | |
铜 | 铝 | |||||
毫米2 | 毫米 | 毫米 | 毫米 | 毫米 | 公斤/公里 | 公斤/公里 |
2×1.5 | 1.38 | 0.8 | 1.8 | 10.2 | 122.1 | — |
2×2.5 | 1.78 | 0.8 | 1.8 | 11 | 148.6 | 118.7 |
2×4 | 2.25 | 1 | 1.8 | 12.7 | 210.7 | 162.1 |
2×6 | 2.76 | 1 | 1.8 | 13.7 | 257.7 | — |
*2×6 | 2.83 | 1 | 1.8 | 13.9 | — | 190.7 |
2×10 | 4.05 | 1 | 1.8 | 16.3 | 376.3 | 254.2 |
2×16 | 5.1 | 1 | 1.8 | 18.4 | 523.1 | 328.7 |
2×25 | 5.9 | 1.2 | 1.8 | 20.8 | 718.2 | 414.1 |
2×35 | 6.9 | 1.2 | 1.8 | 22.8 | 928.6 | 504.9 |
2×50 | 9.4 | 1.4 | 1.8 | 20.3 | 1124.5 | 551.3 |
2×70 | 11.2 | 1.4 | 1.9 | 22.9 | 1555.9 | 721 |
2×95 | 13.2 | 1.6 | 2 | 26 | 2108.2 | 955.6 |
2×120 | 14.9 | 1.6 | 2.1 | 28.2 | 2604.4 | 1146.5 |
2×150 元 | 16.4 | 1.8 | 2.2 | 31.5 | 3213.9 | 1425.8 |
2×185 元 | 18.5 | 2 | 2.4 | 34.8 | 4007.1 | 1766.7 |
2×240 | 21.6 | 2.2 | 2.5 | 40.8 | 5232 | 2265 |
2×300 | 24.2 | 2.4 | 2.7 | 45 | 6490 | 2782 |
2×400 | 27.4 | 2.6 | 2.9 | 50.2 | 8268 | 3501 |
2×500 元 | 31.1 | 2.8 | 3.2 | 55.8 | 10517 | 4389 |
注意: 带“*”的截面积,导体由实心铜或铝材料制成 |
